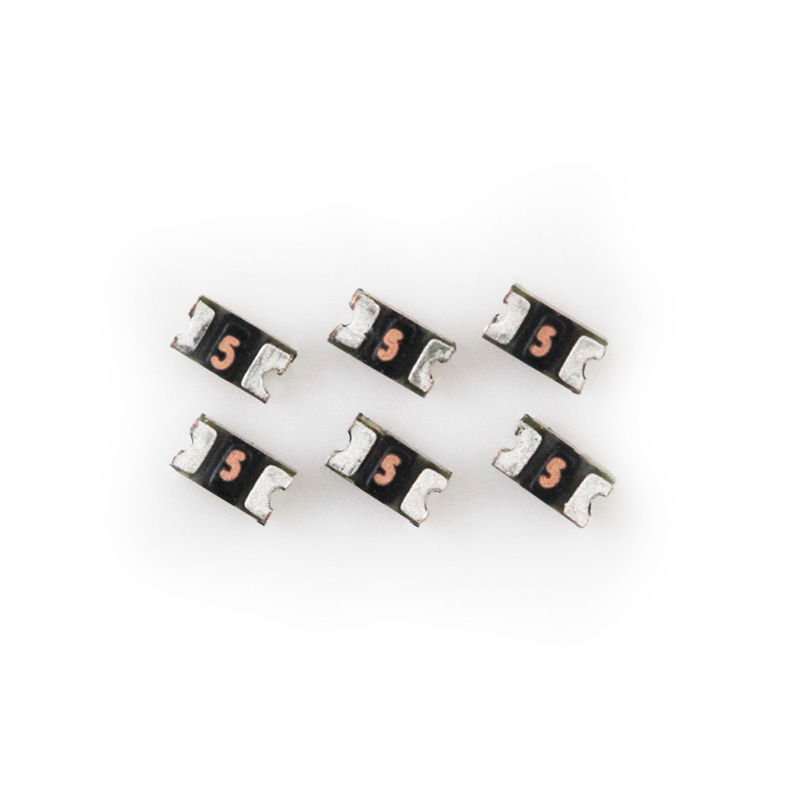

ASMD0603系列贴片保险丝选型参数

    ASMD0603系列贴片保险丝是深圳市集电通实业有限公司专业生产的一款贴片型自恢复保险丝。它不仅具有贴片保险丝的特点，同时还具有自恢复保险丝的有点。和一般的保险丝相比，集电通的ASMD0603系列薄膜贴片自恢复保险丝具有过流过热保护，自动复原双重功能。这也是为什么很多客户在进行贴片保险丝选型时会优先选择贴片自恢复保险丝的道理。

    ASMD0603系列贴片保险丝具有体积小巧，方便安装等特点。ASMD0603全系列产品大小为1.6*0.8mm.产品结构坚固、便于自动化安装。产品均符合RoHS要求，无铅，卷盘式包装，包装数量是一卷4000个。ASMD0603系列贴片保险丝动作时间快，阻抗低。通常用于音响喇叭、VCD、DVD机、变压器、汽车电子、电子玩具、马达（电动工具）等电子电路板中。

    ASMD0603系列贴片保险丝产品一般都是串联在电路中，正常情况下会呈现低阻状态来保证电路的正常运行，当电路发生短路或者出现异常电流时候，ASMD0603系列贴片保险丝会在自热时候其阻抗增加，将电流限制到足够小，从而起到过电流保护的作用。

    当外界的环境温度急剧上升到达到产品的开关温度后，也可以起到过温保护的作用。因此，当产品产生的过流过热的故障得到排除以后，ASMD0603系列贴片自恢复保险丝就会自动复原到低阻状态。这样既避免了维护更换，也避免了可能引起电路损坏的持续循环的开闭状态。

    ASMD0603系列贴片保险丝主要运用于高密度线路板种，全系列工作电流在0.1A~1A的范围，工作电压在6~16V的范围，工作温度则是从-40℃~85℃。

   0603体积的贴片保险丝，在行业里0603体积的贴片自恢复保险丝的电流可以做到50mA-1A。此系列型号的电压范围为：6V-15V，0603 200mA,0603体积的自恢复保险丝可以选择集电通的ASMD0603-020。

    ASMD0603系列贴片保险丝的工作电流是0.1A-1A,工作电压是6-15V,最大电压是40A(ampere)，功率是0.5W。

    自恢复贴片保险丝最环境温度的要求也是非常高的，0603系列它工作的环境温度是-40-+85℃，跳闸温度是125℃，在被动老化测试中（Passive aging Test）如果PPTC长时间处于+85℃的环境下，PPTC最长可以坚持1000Hours。

   通常用于音响喇叭、VCD、DVD机、变压器、汽车电子、电子玩具、马达（电动工具）等电子电路板中。所以在进行ASMD0603贴片保险丝选型时，需要注意保险丝的各种性能特称，以便为电路板挑选出好的有效的电路保护元器件。
