7A贴片可恢复保险丝规格型号及主要参数简析
    能实现7A大电流的贴片可恢复保险丝的系列有2920系列,对应的详细,型号为ASMD2920-700,集电通品牌的这个电流的保险丝能做到两个电压,一个是6V的常规电压,另外一个是12V的特殊电压,ASMD2920-700维持电流为7A ,熔断电流为14A,最大电压为6V,最大电流能做到40A,ASMD2920-700贴片可恢复保险丝在25℃的温度下熔断时产生的功率为1.5A,当通过保险丝的电流为25A时,保险丝的熔断时间为6S,保险丝的最小内阻为0.0025Ω,当保险丝焊接一小时后的最大内阻为0.01Ω。

    ASMD2920-700贴片可恢复保险丝主要运用在以太网供电(POE)、IEEE 1394端口保护、用于POS和IPC的有源USB、低压电信设备、汽车电子控制模块保护、工业控制、安全系统等领域。此颗料号的保险丝符合RoHS标准且无铅、无卤素,低内阻,能够快速响应故障电流、高压,同时能与高温焊料兼容等优点。该料号正常工作温度范围为-40℃~+85℃。保险丝的维持电流大小会根据工作环境温度的变化而变化,我们平常默认的是常温25℃的温度下的维持电流为7A,那么当工作环境温度为0℃时,该型号可恢复保险丝的维持电流为7.93A,而当工作环境温度为-20℃时,该型号可恢复保险丝的维持电流为8.98A,当工作环境温度为-40℃时,此温度下的保险丝的维持电流高达10.03A,这个是在低温工作环境温度下的电流变化,那么当工作环境温度变高,达到40℃时,此时保险丝的维持电流为5.77A ,而当工作环境温度达到50℃时,保险丝的维持电流为5.36A,当工作环境温度高大60℃时,此时保险丝的维持电流仅为4.73A,如果工作环境温度再升高到70℃时,那么此时保险丝的维持电流仅为4.26A,当工作环境温度达到保险丝最高工作温度范围85℃时,此环境温度下的保险丝为此电流仅为3.68A。以上数据表明,不管是高温还是低温都会影响保险丝的维持电流的变化,所以这就是为什么我们在选型时,要考虑环境温度的影响。以下为环境温度与电流关系变化曲线图:

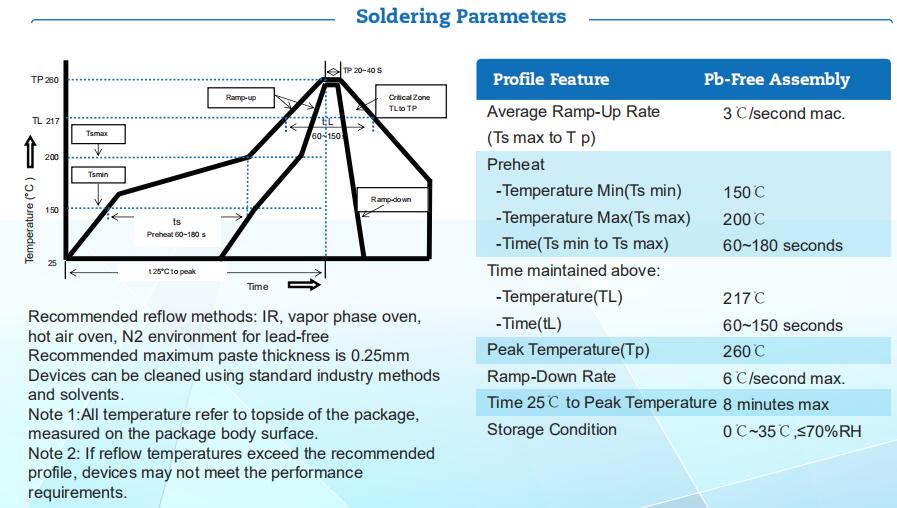

    ASMD2920-700贴片可恢复保险丝支持的焊接方式有两种,一种是波峰焊,一种是手工焊,详细焊接参数如下图:



    ASMD2920-700贴片可恢复保险丝的尺寸规格如下图:

6.73mm≤A≤7.89mm,4.80mm≤B≤5.44mm,0.6mm≤C≤1.60mm,Dmin=0.3,Emin=0.25mm。 ASMD2920-700贴片可恢复保险丝包装方式为卷盘包装,1500pcs/reel。

     ASMD2920-700贴片可恢复保险丝这颗料号的型号优势在于在2920封装下,能实现大电流,像泰科品牌,聚鼎品牌,力特品牌的2920封装度没有办法做到7A的电流。

    同时深圳集电通实业专业生产销售0603、0805、1206、1210、1812等系列贴片可恢复保险丝,厂家直销,价格实惠,质量保证,同时还拥有原装littelfuse力特品牌现货库存。我们支持在线提供选型方案,专业工程师协助选型,可免费拿样测试。
