5A插片式可恢复保险丝详细规格参数
        可恢复保险丝分按封装方式可分有插片式可恢复保险丝跟贴片式可恢复保险丝,插片式保险丝占用很小的空间,带引脚,贴片式保险丝体积上会比插片式保险丝小,焊接在板子上占用一定的空间。集电通品牌能做到5A的插片式可恢复保险丝对应的型号有A30-500,A72-500,维持电流为5A,熔断电流为10A,最大电流为40A。A30-500最大电压为30V,动作时产生的功率为3.0W,在通过的电流为25A时,保险丝会在14.5S内断开,此料号可恢复保险丝最小内阻为0.01Ω,最大内阻为0.05Ω,在上机一小时后保险丝的内阻为0.08Ω。而A72-500最大的电压为72A,动作时产生的功率为4.2W,在通过的电流为25A时,保险丝会在30S内断开,此料号可恢复保险丝最小内阻为0.015Ω,最大内阻为0.05Ω,在上机一小时后保险丝的内阻为0.08Ω。A30-500外形为方形直脚,尺寸规格为:宽度14.0mm,高度为24.9mm,脚距为10.2±0.5mm,脚长为7.6mm,厚度为3.0mm。A72-500外形为圆形直脚,尺寸规格为:宽度29.5mm,高度为32.5mm,脚距为10.7±0.5mm,脚长为7.6mm,厚度为3.1mm。从外形上来看,A72-500的体积会比A30-500的要大。两颗料号的保险丝引脚材质均为镀锡铜线,引脚直径为Φ0.81mm(0.032 in)。

       A30-500、A72-500两款保险丝均有的焊接方式相同,均支持波峰焊与手工焊,工作环境温度范围为-40℃~+85℃,A30-500包装方式为袋装,500个一袋;A72-500包装方式也为袋装,包装数量250个一袋。

    深圳集电通自主生产销售A30、A72系列保险丝,同时插片式保险丝的还有A6、A16、A60、A240、A250这几个系列。贴片保险丝的有ASMD0603系列、ASMD0805系列、ASMD1206系列、ASMD1210系列、ASMD1812系列、ASMD2920系列。正装产品,价格实惠,专业技术团队提供技术服务,需要了解更多保险丝选型咨询,可咨询本公司官网在线客服!
A 30-500

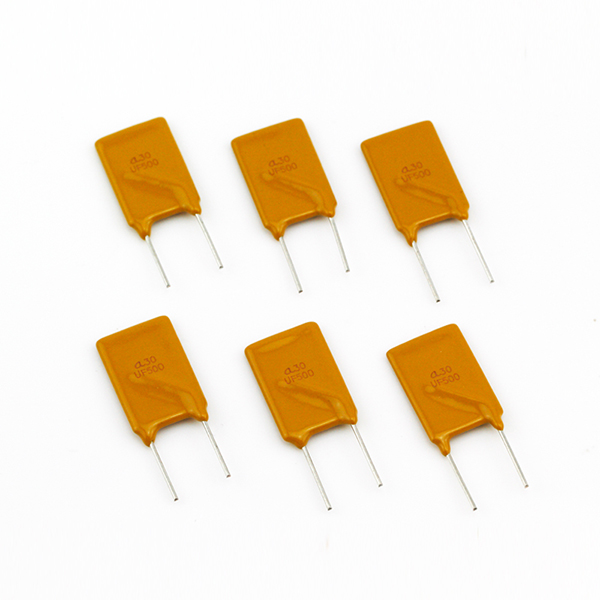

(集电通A30-500实拍图)
