规范测试保险管需要注意的因素

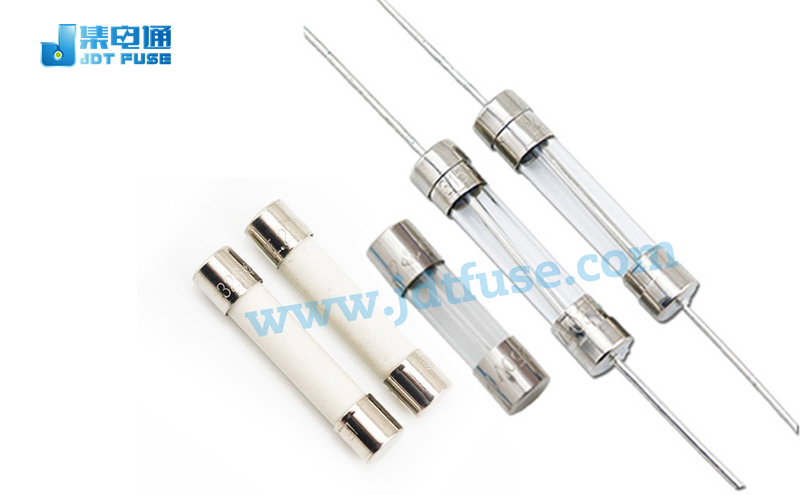

保险管有玻璃管与陶瓷管两种,这两种常用尺寸规格有3.6*10mm,5*20mm, 6*30mm三种,保险管在测试时环境条件跟测试结果有很大的关系,下面我们来了解常见的几个因素:

1、标准试验装置

   保险管的熔断特性测试必需使用特定的试验装置进行, 包括保险丝夹具, 连接导线的直径和长度, 测试仪表的精度等。 IEC 和 UL 的测试夹具是不一样的。试验室的环境温度及其他条件根据安全标准所规定的要求。

2. 分断能力

    保险管的分断能力测试需要很大的电源,交流正弦波在不同相位时有不同的电流值,所带有的能量也就有很大的差别,而保险丝分断能力是在交流额定电压下进行的,因此与负载电路的合闸相位有很大的关系,IEC测试要求规定:试验电路必须在电压过零后300C的相位时合闸。

3.  恒流电源

    在测试保险丝时使用恒流电源比使用稳压电源更确切。 如果使用稳压电源, 负载后由于温度的上升会改变流经保险丝的电流, 电流变化的结果使测得的熔断时间不准确。在测试保险丝的熔断特性时必须使用直流恒流电源 ;在测试保险丝的电压降时应使用交流电源,负载额定电流并取得热平衡后再读数 ;在测试保险丝的额定分断能力时要使用交流电源,并需配有相位选择开关和安全防护装置 ;在测试保险丝的耐久性时要使用交流电源,在整个试验过程中只允许有一次中断 。

4.电压降与冷电阻

      一般来讲: 保险管的冷电阻基本上是一个定值,而电压降(热电阻)则会随着温度的升降而起变化,因此在应用中, 额定电流时的电压降是重要的。

    额定电流较低的保险丝的电阻较大。在低电压的应用条件中, 电压降将会起决定性作用的,在某些极端情况下,有可能导致无法输出所需的试验(应用)电流。 保险丝的电压降和冷电阻一般可以相互换算。保险管的电压降应用交流电进行测试, 保险丝的冷电阻可以用直流电测试。

5.熔化热能值和功率

    保险管的熔化热能值和功率是选用保险丝的一个参考依据,没有进行检测的规定。

6.拉力和扭力

    保险管要求能承受0.5Kg的拉力而没有对扭力的要求。 抗拉力检验的方法是使用规定的专用工具。IEC 标准规定需将保险丝浸入150C-350C的温水中2小时后进行里力测试,为方便起见,也可在常温条件下进行。

7.耐久性

    IEC标准规定保险管的耐久性试验要把六个样品串联起来进行,在整个试验过程中,只允许有一次因意外原因造成的中断,中断结束后继续连续做完整个试验。

8.准直度

    保险管的端帽和管体必须保持在同一轴心,以保证联接时接触良好,检验保险丝的准直度需使用规定的专用准直规。
