JDT/集电通JFC5F-500V高压快断型陶瓷管保险丝

    JFC5F-500V高压陶瓷管保险丝属快速熔断型保险管,额定电压为500V的高电压,此系列由0.1A~20A的大范围电流,高分段能力10KA@125V AC(200mA ~10A)、35A@250V AC(200mA ~1A)、100A@250V AC(1.25A ~3.5A)、200A@250V AC(4A ~30A)、1KA@500V AC(4A ~30A)。JFC5F-500V高压快断型陶瓷管保险丝的尺寸为21.5*5.6(带引)、20*5.2(不带引线)。此系列的产品材料构成如下,铜帽由黄铜镀镍制成,陶瓷管,熔丝由合金制成,防爆砂由石英砂制成,而引线由镀锡铜线制成。

    JDT/集电通JFC5F-500V高压快断型陶瓷管保险丝的特性有:引脚拉力强度为5 N 10±1 秒;引脚推力强度为2N10±1 秒;焊接方式可用波峰焊或者洛铁焊,波峰焊温度为260℃,≤3S;烙铁焊温度为350±10℃,≤3S;此产品的耐焊接热性能为:用波峰焊时,温度为260℃,耐焊时间为10S,而用烙铁焊时,耐焊温度为350±10℃,耐焊时间为5S。

    JDT/集电通JFC5F-500V高压快断型陶瓷管保险丝均在25±5℃的环境温度下测试,其负载能力为当保险丝通过 100%的额定电流时,在 4 小时内不应熔断。保险丝承受分断能力为500 安培使用 500 伏交流电源(5.500 对应额定电流 In 范围 200mA~20A)。温度上升试验结果为通 1.0 倍额定电流,当温度稳定时(5 分钟测量 4 次,且每次测量值与平均值相差不超过 2℃)。测得熔断体任何部位的温升不得超过 75℃,周围环境温度为 25±5℃。

    JDT/集电通JFC5F-500V高压快断型陶瓷管保险丝熔断时限为:当电流达到额定电流是,熔断时间大于4小时,当电流为135%的额定电流时,熔断时间小于一小时,而当电流为200% 的额定电流是,熔断时间小于5秒。

    此系列的产品使用温度范围为-55℃~+125℃,使用温度范围广;保存条件为湿度:相对湿度≦75%平均可以存放 3 年,可长时间保存;若操作环境温度超出 25±5℃范围,在选用保险丝规格时,需考虑操作环境温度对保险丝的影响。

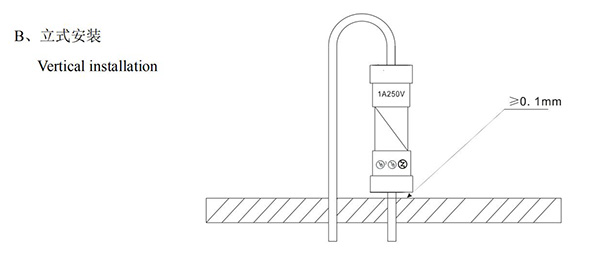

    此系列的陶瓷管安装凡事有三种,一种是卧式安装,另外两种是立式安装,立式安装有两种安装方式,详细如下图所示:
陶瓷管保险丝
陶瓷保险管
JFC5F-500V陶瓷管

    JDT/集电通JFC5F-500V高压快断型陶瓷管保险丝适用于各类电子设备电路的过流保护作用, 广泛应用于照明设备、电源设备以及适配器等领域。其包装方式为每胶袋 250 个保险丝,每盒 10 胶袋 1 个内盒,每 4 个内盒 1 个外箱。需要了解详细的型号信息,可在直接咨询在线工程师,他们会为您答疑解惑!
