JDT/集电通JFP-F系列快断电阻式保险丝详解
    JDT/集电通JFP-F系列电阻式保险丝为快断性保险丝,属于不可恢复的保险丝,此系列主要适用于各类电子设备电路的过流保护作用, 广泛应用于照明设备、电源设备以及适配器等领域。

    JDT/集电通JFP-F系列快断电阻式保险丝是一款带直线引脚超小型保险丝。尺寸规格为7.2mm*3mm.其材料明细主要由环氧涂层(材质:环氧树脂);引线(材质:镀锡铜线);铜帽(材质:黄铜镀镍);熔丝(材质:合金);陶瓷管(材质:陶瓷)组成。

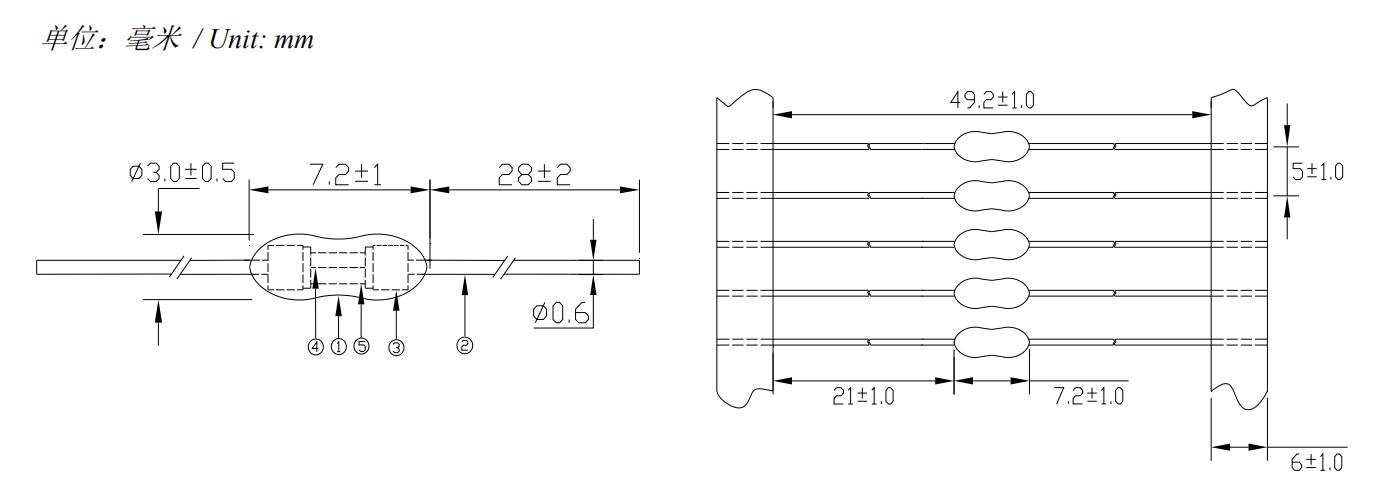

JFP-F电阻式保险丝尺寸图

    JDT/集电通JFP-F系列快断电阻式保险丝特性有:
1.引脚拉力强度:5N for 10±1 S;
2.引脚推力强度: 2N for 10±1 S;
3.可焊性:
     波峰焊 : 260℃,≤3s;
      烙铁焊: 350±10℃,≤3s;
4.耐焊接热:
      波峰焊 : 260℃,10s;
      烙铁焊: 350℃,5s.

    JDT/集电通JFP-F系列快断电阻式保险丝的电气特性为:所有测试环境温度为 25±5℃,
负载能力:当保险丝通过 100%的额定电流时,在 4 小时内不应熔断。
分断能力:保险丝承受分断能力:在 125/250 V交流电源下,可达 50 A。
通 1.0 倍额定电流,当温度稳定时(5 分钟测量 4 次,且每次测量值与平均值相差不超过 2℃)。测得熔断体任何部位的温升不得超过 75℃,周围环境温度为 25±5℃。

    JDT/集电通JFP-F系列快断电阻式保险丝的环境特性有:
使用温度范围:-55℃~+125℃;
保存条件:湿度:相对湿度≦75%平均可以存放 3 年。
若操作环境温度超出 25±5℃范围,在选用保险丝规格时,需考虑操作环境温度对保险丝的影响.

  深圳市集电通现货供应 JDT/集电通JFP-F系列快断型电阻式保险丝,慢断型电阻式保险丝,高库存,需要了解更多详情,可咨询在线客服,了解更多!
