600V 0.5A插件保险丝规格型号详解
    JFC品牌600V 0.5A插件保险丝对应型号为A600-500,为可恢复型保险丝,在电路中起过流保护作用,该型号保险丝属快速熔断型保险丝,该型号维持电流为0.5A,动作电流为1A,最大电压为600V,最大电压为3A,保险丝在动作时产生的功率为5W,当通过保险丝的电流为2.5A时,保险丝会在15S内发生动作,此刻料号的保险丝最小内阻为2.5Ω,上机焊接一小时后的内阻为7Ω。以上的数据我们都是针对在25℃的常温下而言的。我们都知道保险丝在不同的工作环境环境中参数会受到影响,25℃是常温下额定电流为0.5A,那么在40℃的温度下,保险丝的维持电流仅为常温下的88%即为0.44A;在50℃的温度下,此料号的保险丝维持电流为肠胃下的80%即为0.4A;而当温度升到60℃时,此温度下的保险丝维持电流为常温的71%即为0.355A;当温度高达70℃时,此时保险丝的维持电流为常温的66% 即为0.33A;而当工作温度达到高温85℃时,此时保险丝的维持电流仅为常温状态下的56%即0.28A,这个是高温的工作环境,那么当工作环境温度低于常温,温度在0℃时,此时保险丝的维持电流为常温状态下的120%即为0.6A;当工作环境温度更低达到-20℃时,此时保险丝的维持电流为常温状态下的130%即0.65A;而当工作环境温度达到-40℃的超低温时,此时保险丝的维持电流为常温状态下的145%即0.725A。所以在进行选型时,我们要考虑板子的工作环境温度来选型,从而能够更准确的确定下型号。

    A600-500插件保险丝提供分档和分类的窄电阻范围,符合RoHS,无铅和无卤素。此型号主要运用于线路中的二次过流保护功能:如中央办公设备(CO)、客户驻地设备(CE)、报警系统、机顶盒(STB)、IP语音(VOIP)、用户线路接口电路(SLIC)等领域。

    A600-500插件保险丝主要制作材料:镀锡铜。铅可焊性符合MIL-STD-202, Method 208E标准。此料号外形为方形直脚保险丝,具体尺寸规格为:宽度:18.2mm,高度:22.0MM,引脚长度为7.6mm,厚度为6.5mm,线径引脚直径为0.65mm。该料号包装方式有袋装,也有编带,一般袋装是500个一袋。
插件保险丝

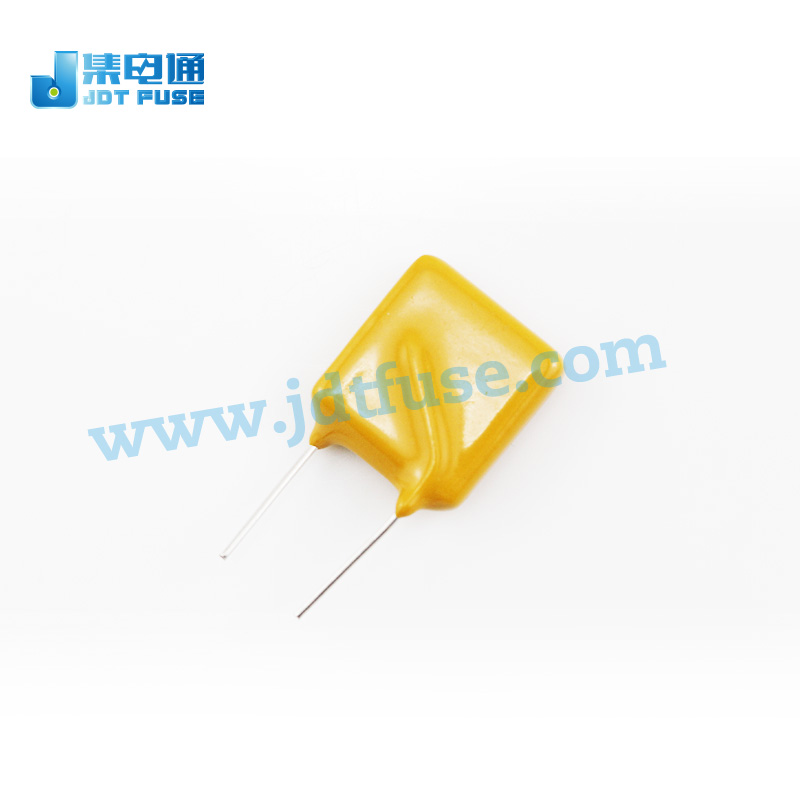

(A600插件保险丝实拍图)
