一次性熔断保险丝JFC2410TS系列
     一次性熔断保险丝属贴片型保险丝,一次性熔断保险丝按照熔断速度划分可分为快熔断型保险丝和慢熔断型保险丝两种,深圳集电通一次性熔断保险丝常用系列有JFC0402FS/TS,JFC0456FS/TS,JFC0603FS/TS,JFC1206FS/TS,JFC2410FS/TS。今天我们来详细了解慢熔断型保险丝JFC2410TS系列保险丝详细规格及参数。

    JFC2410TS系列 一次性熔断保险丝电流范围为0.1A~30A,对应型号为JFC2410-0100TS、JFC2410-0250TS、JFC2410-0500TS、JFC2410-0750TS、JFC2410-1100TS、JFC2410-1150TS、JFC2410-1200TS、JFC2410-1250TS、JFC2410-1300TS、JFC2410-1315TS、JFC2410-1350TS、JFC2410-1400TS、JFC2410-1500TS、JFC2410-1600TS、JFC2410-1630TS、JFC2410-1700TS、JFC2410-1800TS、JFC2410-2100TS、JFC2410-2120TS、JFC2410-2150TS、JFC2410-2200TS、JFC2410-2250TS、JFC2410-2300TS。常用规格参数最大电压0.01A~10A的最大电压为250V,分段能力为50A@250V;12A~15A的最大电压为125V,分段能力为100A @125V;20A~30A的最大电压为72V,分段能力为500A @72V。此系列的保险丝尺寸规格为:长:6.1±0.2mm,宽度跟高度为2.5±0.1mm,推荐的焊盘布局尺寸:长度:8.0±0.3mm,宽度:3.0±0.3m。

      JFC2410TS系列 一次性熔断保险丝分段能力详细解析:当回路的电流为保险丝的额定电流时,保险丝至少能维持4个小时不发生动作;当回路的电流为保险丝电流的2倍时,保险丝会在120S内发生动作,从而起到保护板子的作用;而当回路的电流为保险丝额定电流的10倍时,保险丝会在10mS内发生动作,从而起到保护板子其他原件不受损坏的作用。此系列保险丝正常工作温度范围为-55℃~+125℃。

     JFC2410TS系列 一次性熔断保险丝详细制作材料:保险丝两端的帽子材质为镀金黄铜盖,保险丝体为不透明方形陶瓷管,熔丝为铜银合金丝。

     JFC2410TS系列一次性熔断保险丝主要包装方式为卷盘包装,包装数量为100pcs/reel。

     JFC2410TS系列一次性熔断保险丝属慢熔断型方形保险丝,表面贴装熔断器是陶瓷管/端盖结构,符合无铅(Pb)、无卤素要求,且符合RoHS指令(2002/95 / EC)的要求,并获得了美国(UL / CSA)安全机构的认可 。 主要供应于板级的一次和二次电路保护,具有广泛的应用范围。 具有出色的浪涌电流承受能力,出色的耐热性和机械冲击可靠性,还具有很高的可靠性和稳定的焊接能力,端盖可采用镀金/银/镍镀层。

       JFC2410TS系列一次性熔断保险丝主要运用领域:广泛运用于LED照明、笔记本电脑、电池装置、LCD / PDP装置、LCD背光源、便携式设备、电源供应、联网设备、PC服务器、散热风扇系统、储物系统、电信系统、无线基站、游戏机、白色家电、数码相机、办公用品、数码相机、汽车设备医疗器材、工业设备等产品中。

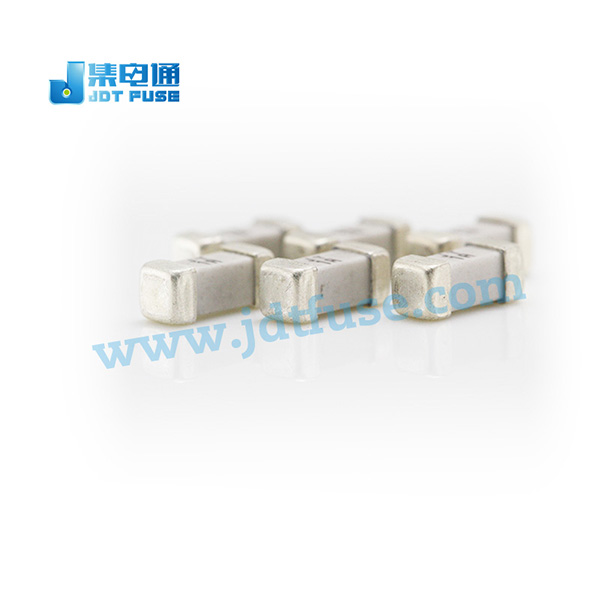

JFC2410一次性熔断保险丝
JFC2410一次性熔断保险丝
(JFC2410-1100TS一次性熔断保险丝  实拍图)
